حاجز ارتفاع الأداء لصدمات W Beam لامتصاص اصطدام المركبات

تشينغداو تايتشينغ المنشآت النقلية المحدودة

تشينغداو تايتشينغ المنشآت النقلية المحدودة هي شركة ابتكار تكنولوجي استثمرتها مجموعة هنغر. يقع مقرها الرئيسي في منتزه جينكو الصناعي في تشينغداو.شركة " تايتشينغ " للنقل لديها فريق بحث علمي مبتكر، تقنية التصنيع المتقدمة، مرافق الإنتاج من الدرجة الأولى، وأساليب الاختبار المثالية. ، جودة المنتج الموثوق بها، خدمة بعد البيع الحماسية، مكرسة للسبب العظيم لتحسين سلامة الطرق في الصين.

1ما هو الحاجز المموج؟

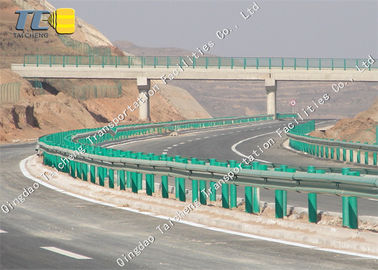

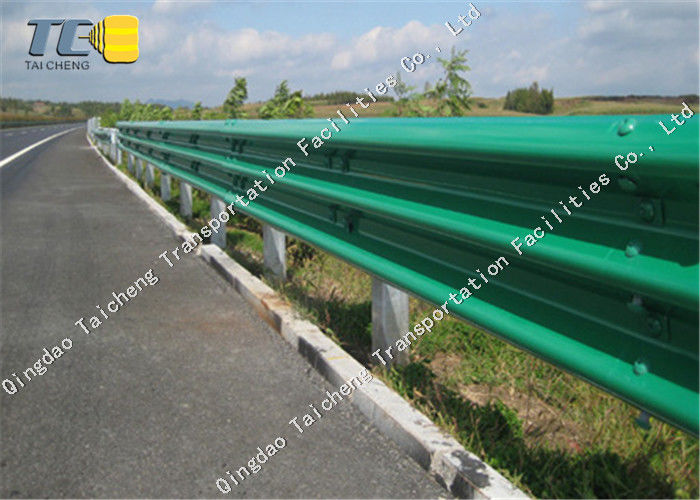

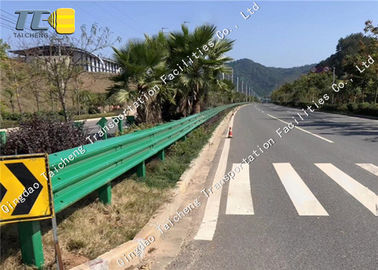

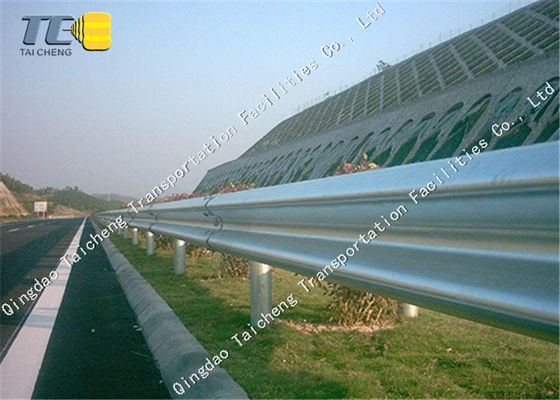

حواجز الموجات هي منتج سلامة الطرق يستخدم على نطاق واسع على الطرق السريعة.تتكون بشكل رئيسي من ألواح الحواجز الفولاذية المموجة المرتبطة ببعضها البعض ومدعومة بأعمدة رئيسيةوظيفتها هي منع السيارات من الخروج من الطريق وضمان سلامة السائق.

عندما تصطدم السيارة، يمكن للدرابزين المموجة أن تمتص طاقة الاصطدام من خلال تشوه أعمدة وأعمدة،وإجبار السيارة على تغيير الاتجاه والعودة إلى مسار القيادة الطبيعي، وبالتالي حماية الركاب في السيارة وتقليل الخسائر الناجمة عن الحادث.

الحاجز المموج هو حاجز فولاذي متحرك مزيج من الألواح المموجة المستخدمة في فتح منطقة الفصل المركزية للطريق السريع.الحواجز تتكون من اثنين من ألواح الحواجز الفولاذ المموجة وعمدتين ثابتة مشددة بينها. يتم تشبيك العمودين بشكل ثابت بين اثنين من لوحات الحواجز الفولاذ المموجة. خلال التشغيل العادي للطريق السريع،يمكن إدخال الحاجز بسهولة في فتحة القفل المحددة مسبقاً في الفتحة باستخدام أعمدة القفل والسحب للعب دور العزل والحمايةفي نفس الوقت، فإنه يعكس حزام الحواجز على الخارج من الطريق السريع، مما يجعله موحد وجميل.

2.قوة الدرابزين المموجة

تعتمد قوة الدرابزين المموجة بشكل أساسي على صلابة العمود، والقدرة على تحمل التربة وقوة الشد من العارضة.العلاقة بين القدرة الأفقية على تحمل وتحريك العمود هي عامل مهم في تحديد قوة العمودعندما يتم دفن الأعمدة في أساس التربة،عوامل مثل ملء كتف الطريق قد لا تكون كثيفة بما فيه الكفاية والعمودات قريبة جدا من خط المنحدر للحد من ضغط التربة الجانبييجب أن لا يكون عمق دفن الأعمدة أقل من 110 سم، وعمق دفن الأعمدة مع الحواف يجب أن لا يكون أقل من 125 سم. عندما يتم تضمين الأعمدة في الأساس الخرساني،يجب أن لا يكون عمق دفنهم أقل من 40 سموبما أن أقصى لحظة ثني العمود تحدث في الجذر، ما يجب النظر فيه هو كيفية تسهيل إصلاح العمود بعد تلفه.لسهولة الصيانة والإصلاح، يمكن استخدام طريقة توصيل طراز تجميع اللحاء.يجب تحديد حجم الأساس الخرساني وقوة اتصال اللحاء عن طريق الحساب وفقا لحالات مختلفةعندما تسمح الظروف ، فمن الأفضل استخدام أجهزة عمود الحواجز القابلة للإزالة. خصوصيتها هي أن الأنابيب البلاستيكية الصلبة تستخدم لحفظ الثقوب للعمود.يمكن تغيير عمق الدفن في نطاق من 40 إلى 80 سم حسب الاحتياجاتالاعتبار الرئيسي هو ترك مساحة لارتفاع المستقبل. يتم تثبيت حامل في الأساس الخرساني. أثناء التثبيت، فك المسمار المشدد وإدخال العمود.بعد ضبط الارتفاع، تشديد المسامير الثلاثة وسيتم قفل العمود. الجهاز له بنية بسيطة وسهلة التثبيت والصيانة.

3ارتفاع تثبيت الدرابزين

عندما تصطدم سيارة خارجة عن السيطرة مع الدرابزين، من المأمول بالطبع أن يكون الدرابزين قادرًا على العمل على الجزء الفعال من السيارة،لا تتسبب في عبور المركبة عبر الدرابزين أو الوصول تحت شعاع الدرابزينيجب أن يكون الوضع المثالي هو استخدام الوظيفة الشاملة للحواجز لإجبار السيارة على التحول تدريجيا والعودة إلى اتجاه القيادة الطبيعي.هناك كل أنواع السيارات المنتجة في العالم، من السيارات الثقيلة ذات الطن الكبير إلى السيارات الصغيرة جداً. تختلف جودتها اختلافاً كبيراً ، ويتباين مظهر المركبات اختلافاً كبيراً. تتطور السيارات الحديثة نحو التقليص.وزنهم يزداد خففاًمن أجل تقليل مقاومة الهواء، يتم خفض غطاء السيارة الأمامي ليكون أكثر سهولة. عندما تصطدم هذه النوعية من المركبات مع الدرابزين،من السهل الوصول إلى تحت شعاع الدرابزين والسبب في عواقب خطيرة.

وضع آخر هو أن حمولة المركبات تزداد وأكبر، والمركبات تتطور في اتجاه النطاق الكبير والخدمات الثقيلة.عندما تصطدم سيارة كبيرة مع الدرابزينخاصة عندما تصطدم مع الدرابزين المموجة على شكل "W"قد تتحرك مظلة المركبة إلى مستوى منحني بسبب الاصطدام مع الجزء العلوي من الحاجز الحاجز للحاجز المموجهذا الوضع أكثر خطورة عندما تكون زاوية الاصطدام كبيرة والسرعة مرتفعة. بمجرد حدوث هذا ، من الممكن أن يميل المصد إلى الأسفل والخلف ،و مدفوعة بدرجة حركة السيارة، سوف ينزلق بسهولة على منحدر الدرابزين، مما يؤدي إلى حادث على الدرابزين.

الحالتين المذكورتين أعلاه - المركبات التي تدخل تحت الدرابزين والمركبات التي تعبر أشعة الدرابزين غير مرغوب فيها بالتأكيد.هذا يتطلب دراسة جيدة لتحديد ارتفاع التثبيت المعقول للدرابزينيمكن تحديد ارتفاع تركيب الدرابزين من خلال ثلاثة جوانب: اختبار التصادم على نطاق واسع بين السيارة والدرابزين؛بيانات التحقيق في حوادث المرور من الدرابزين المستخدمةوتحليل الخصائص الهندسية للسيارات الحديثة.يجب أن يكون ارتفاع مركز العارضة من الحاجز الحاجز من العارضة المموجة 60 سم من سطح الطريق إلى مركز ثقب المساميرعندما يكون هناك حافة، يجب أن يكون ارتفاع مركز العارضة 60 سم من أعلى الحافة إلى وسط ثقب المسامير. عندما يكون حواجز العارضة المموجة تحتوي على كتلة مكافحة الحجب،يظل ارتفاع مركزها دون تغيير.

4مزايانا

(1) حصلت منتجاتنا على شهادات CCS و ISO و SB.

(2) سوف نقدم خدمات مبيعات حصرية لكل عميل ونرد على أسئلة العملاء في أقرب وقت ممكن.

(3) يمكننا توفير عينات للعملاء للإشارة إلى نمط ونموذج المنتج.

(4) يمكننا تخصيص المنتجات وفقا لاحتياجات العملاء.

(5) سوف نقوم بتحديثك عن تقدم إنتاج المنتج في الوقت المناسب.

(6) نقبل عمليات تفتيش المصانع من قبل العملاء وتفتيش المصانع من طرف ثالث.

(7) يمكننا أن نقدم لك ضمان جيد بعد البيع.

5المواصفات المشتركة للحواجز الموجية:

(1) لوحة الحواجز المموجة مزدوجة: الطول 4320mm، عرض اللوحة 310mm، عمق الموجة 85mm، سمك اللوحة 3mm / 4mm.

لوحة الحراسة المموجة ذات الموجات الثلاثة: الطول 4320 مم ، عرض اللوحة 506 مم ، عمق الموجة 85 مم ، سمك اللوحة 4 مم.

(2) عمود مستدير: قطر 140/114mm، سمك جدار العمود 4/4.5mm، طول العمود 1200mm/ 1500mm/ 1800mm/ 2150mm.

عمود مربع: طول الجانب 130mm، سمك الجدار 6mm.

(3) غطاء العمود: سمك 2/3 ملم، مسافة فتحة 100/150 ملم، قطر 114 / 140 ملم.

(4) الكتلة المضادة للاغلاق: 196 * 178 * 200mm ، يتم تقسيم السماكة إلى 3mm / 4mm / 4.25mm / 4.5mm. القفاز: 300mm الطول ، 70mm العرض ، 4mm / 4.5mm السماكة.

(5) المسامير: M16*170 / M16*150 / M16*50 / M16*42 / M16*35
